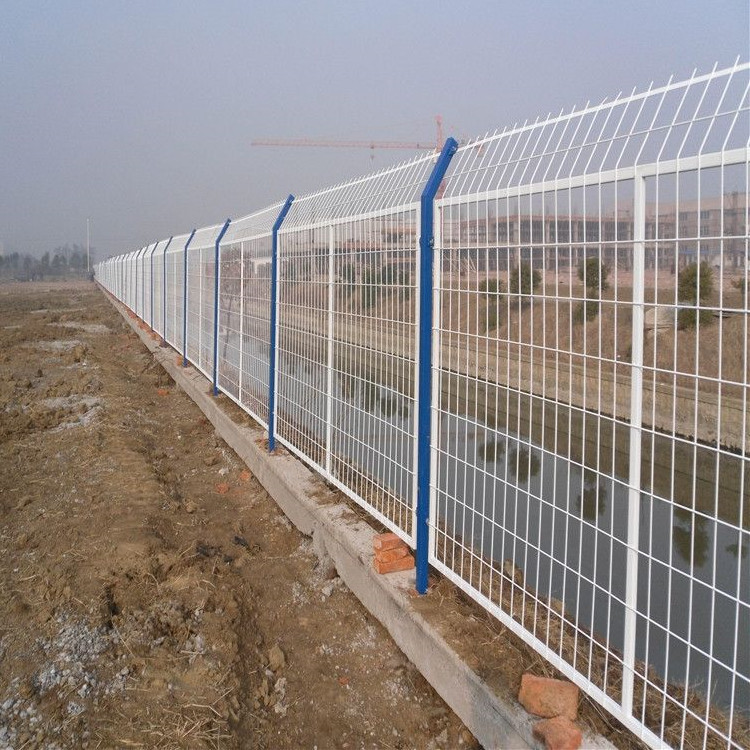

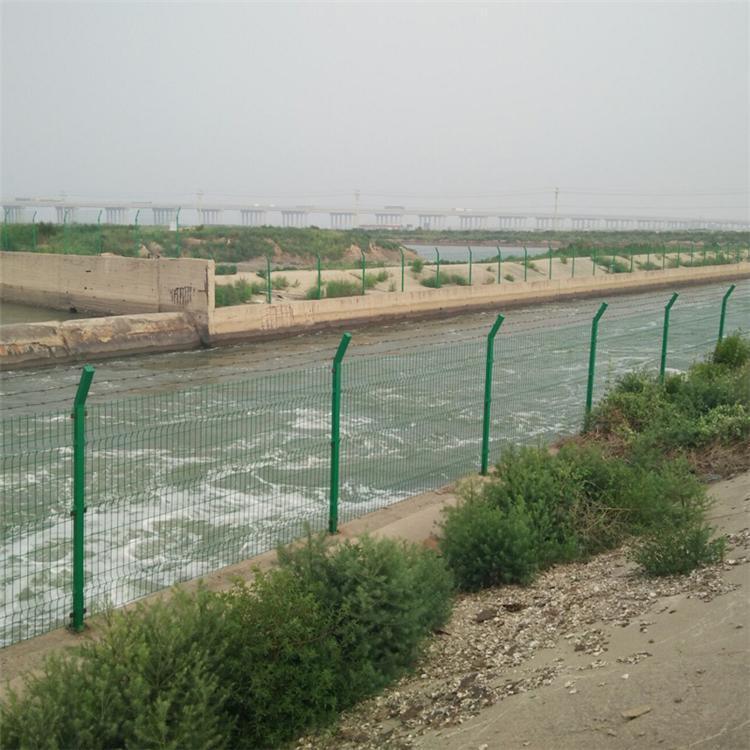

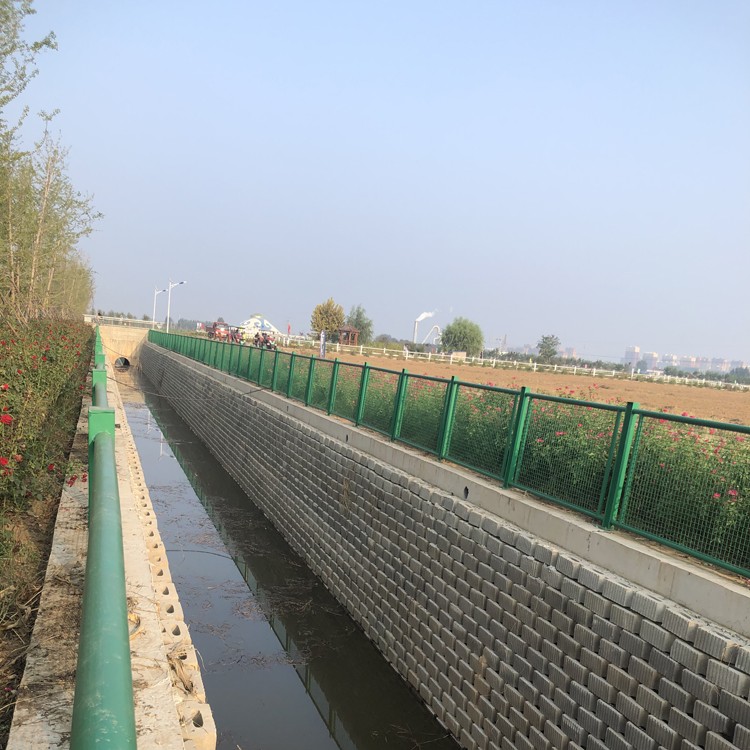

水源地一级保护区防护隔离网措施采用低碳钢丝浸 塑隔离网+钢管柱结构,浸塑隔离网浸塑后网丝直径3.8mm ,网眼75mmx75mm,网高1.7m ;钢管立柱采用φ50浸塑钢管, 高2米(埋深750px) ;基础采用(长x宽x高=300x 300x 600mm ) C25混凝土结构,钢管柱间距为3m.
水源地防护隔离网施I方法以及注意事项:
1)施工放样。根据设计文件中隔离设施的横断面位置、实际地形及 地物条件确定出控制立样的位置,进行必要的场地清理,定出立柱中心线,
测量立柱的准确位置,做出标记。由于实际的征地边界常呈现锯齿形状,在征地界以内,隔离网栏布设时做成弧形折线,弧形折线与锯齿型征地界
的内侧相切,增强其美观性,以减少网片的异型定制,便于施I及安装。
(2)测量各立柱基础标高,保证安装后隔离网栏顶面的平顺和美观。阶梯状设置段,测出台阶的高度以确定立柱的高度。
(3)在放样和定位工作完成的基础上,根据设计文件要求开挖基坑,开挖深度应符合设计要求。在特殊地质条件下,如坚硬的岩石
等,在保证不超出**征地线和设施布设整体美观的前提下,允许对基坑位置做适当调整,对于岩石不可避兔的部位采用风镐破碎开挖。基坑开
按到设计要求深度后,应将基底清理干净,经检验合格后,方可进行下道工序。
(4)立柱基坑混凝土包括现场浇筑和预制埋设两种施工方式,根据现场场地及进度要求采用。现场浇筑,基坑底部先垫250px混凝土将立柱放入
坑内,正确就位,用临时支撑进行固走,用靠尺测量立柱垂直度(允许误差为3mm/m),用卷 尺量立柱标高(允许误差士10mm)及立柱间距(允许误差士20mm) ,在确认符合设计要求后,进行混凝土浇筑。立柱的埋设应分段进行:先埋设两端的立柱,然后拉线埋设中间的立柱。控制立柱与中间立柱的平面投影在一条直线 上,不得出现参差不齐的现象。也可将立柱与混凝土基础制成整体结构,现场直接安装到位。在施I过程中均应严格检查立样就位后的垂直度和立样高度,以保证网片的安装质量和防护网安装完毕后的整体美观效果。对预制的混凝士立柱和基础,在运输及装卸时应避免立柱折断或毁坏边角。装车时堆放高度不宜超过5层。
(5)斜撑与立柱同时施I ,设置间距视实际地形及征地条件进行局部微调，混凝土基础采用现场浇筑或预制均可。
(6)立柱及斜撑的标称长度分许逞差为5mm/m立样钢管及斜撑鱼钢的宽度分许有3mm的正公差，弯曲度 不分许大千5mm/m ,网丝直径允许误差为-0.03mm~0.04mm.

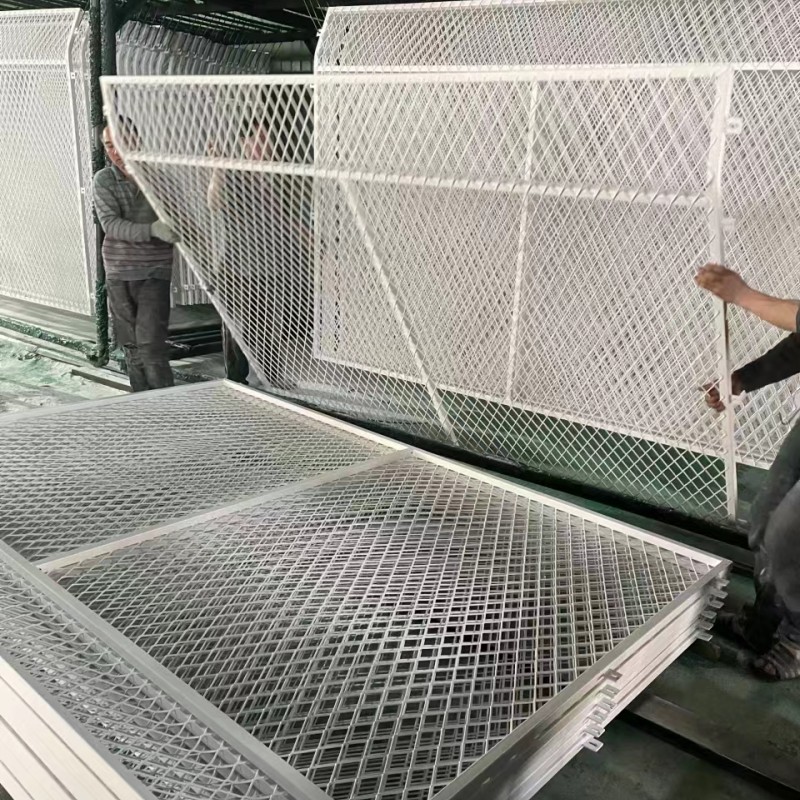

(7)立柱基础混凝士强度达设计强度的70%以后,方可进行网片安装。立柱、隔离网片及斜撑的制造加工要求在工厂集中制作完成以保证加工制作的质量。网片安装后要求网面平整,无明显的叫八现象,框架与立柱连接牢固,框架整体平顺美观。
8)水源地防护隔离网的连接件按设计图纸要求正确连接就位,并采用防盗螺栓拧紧固定。网片安装完毕后，立柱 基础周围均应进行最后压实处
(9)安装完毕的隔离网栏,以大约1000m为一验收单位,连续取10跨隔离网栏进行检查验收,按项目划分的单元工程进行评定。立柱的垂直度用
测尺或水平尺测量,高度和间距用尺测量。 每批检验验样本以100根立柱为- 单位,检验频率为1~2根。
